KENWOOD CS-7070ES Owner's Manual

Cover page of KENWOOD CS-7070ES Owner's Manual

Owner's Manual for KENWOOD CS-7070ES, downloadable as a PDF file.

Manual details

  • Immediate download after payment.
  • Delivered as a PDF file.
  • The manual has 20 pages
  • File size: 1.43 MB
  • Available language versions: Japanese, French, English, Spanish, Dutch, German, Italian
  • Different language versions may vary sligthly in file size and page count.

We guarantee that...

  • our manuals are complete,
  • our manuals are checked with antivirus,
  • We'll issue refund if the manual is damaged, incomplete or unreadable (our refund policy)

Sample pages

Thumbnail of page 1Thumbnail of page 2Thumbnail of page 3Thumbnail of page 4
Thumbnail of page 5Thumbnail of page 6Thumbnail of page 7Thumbnail of page 8
Thumbnail of page 9
background image
CS-7070ES
B61-1269-00 00 (E) KW 0504
ENGLISH
FRANÇAIS
DEUTSCH
NEDERLANDS
IT
ALIANO
LA DICHIARAZIONE DI CONFORMITA'
"CE" DI QUESTO
PRODOTTO E' DEPOSITATA PRESSO:
KENWOOD ELECTRONICS EUROPE B.V.
AMSTERDAMSEWEG 37
1422 AC UITHOORN
THE NETHERLANDS
ESP
AÑOL
SPEAKER SYSTEM
INSTRUCTION MANUAL
SYSTEME DE ENCEINTE
MODE D'EMPLOI
SISTEMA DE ALTAVOCES
MANUAL DE INSTRUCCIONES
LAUTSPRECHERSYSTEM
BEDIENUNGSANLEITUNG
SISTEMA DIFFUSORI
ISTRUZIONI PER L'USO
LUIDSPREKERSYSTEEM
GEBRUIKSAANWIJZING
background image
CS-7070ES
B61-1269-00 00 (E) KW 0504
ENGLISH
FRANÇAIS
DEUTSCH
NEDERLANDS
IT
ALIANO
LA DICHIARAZIONE DI CONFORMITA'
"CE" DI QUESTO
PRODOTTO E' DEPOSITATA PRESSO:
KENWOOD ELECTRONICS EUROPE B.V.
AMSTERDAMSEWEG 37
1422 AC UITHOORN
THE NETHERLANDS
ESP
AÑOL
SPEAKER SYSTEM
INSTRUCTION MANUAL
SYSTEME DE ENCEINTE
MODE D'EMPLOI
SISTEMA DE ALTAVOCES
MANUAL DE INSTRUCCIONES
LAUTSPRECHERSYSTEM
BEDIENUNGSANLEITUNG
SISTEMA DIFFUSORI
ISTRUZIONI PER L'USO
LUIDSPREKERSYSTEEM
GEBRUIKSAANWIJZING
background image
ENGLISH
2 EN
CS-7070ES 1269-00_00
Introduction
Thank you for selecting our speakers as part of your high-fidelity
system. We at KENWOOD are confident that your choice will bring
you years of rich listening pleasure. Please take the time to read
through this booklet carefully. It will help you to obtain the peak
performance for which the speakers were designed.
For your records
Record the serial number, found on the back of the unit, in the
spaces designated on the warranty card, and in the space pro-
vided below.
Refer to these model and serial numbers whenever you call upon
your KENWOOD dealer for information or service on this product.
CS-7070ES Serial number
Installation Locations
Important Safeguards
Caution: Read this item carefully to keep your
safety.
1.
Suffocation ­ After taking the unit out of the polyethylene
bag, be sure to dispose of the polyethylene bag out of the
reach of children. Otherwise, they may play with the bag,
which could cause hazard of suffocation.
2.
Water and moisture ­ The appliance should not be used
near water - for example, near a bathtub, washbowl, kitchen
sink, laundry tub, in a wet basement, or near a swimming
pool, etc.
3.
Heat ­ Do not install the unit near a source of heat, such
as radiators, or under direct sunlight.
4.
Modification ­ Do not attempt to open or modify the unit,
for this could cause fire hazard or malfunction.
5.
Cleaning ­ Do not use volatile solvents such as alcohol,
paint thinner, gasoline, or benzine, etc. to clean the cabi-
net. Use a clean dry cloth.
6.
Abnormal smell ­ If an abnormal smell or smoke is de-
tected, immediately turn the power OFF and unplug the
appliance from the wall outlet. Contact your dealer or near-
est service center.
Left
speaker
Center speaker
Right
speaker
Right
Left
Surround speakers
Surround back
speaker
Subwoofer
Information on Disposal of Old Electrical and Electronic
Equipment (applicable for EU countries that have
adopted separate waste collection systems)
Products with the symbol (crossed-out wheeled bin)
cannot be disposed as household waste. Old elec-
trical and electronic equipment should be recycled
at a facility capable of handling these items and their
waste byproducts. Contact your local authority for
details in locating a recycle facility nearest to you.
Proper recycling and waste disposal will help con-
serve resources whilst preventing detrimental ef-
fects on our health and the environment.

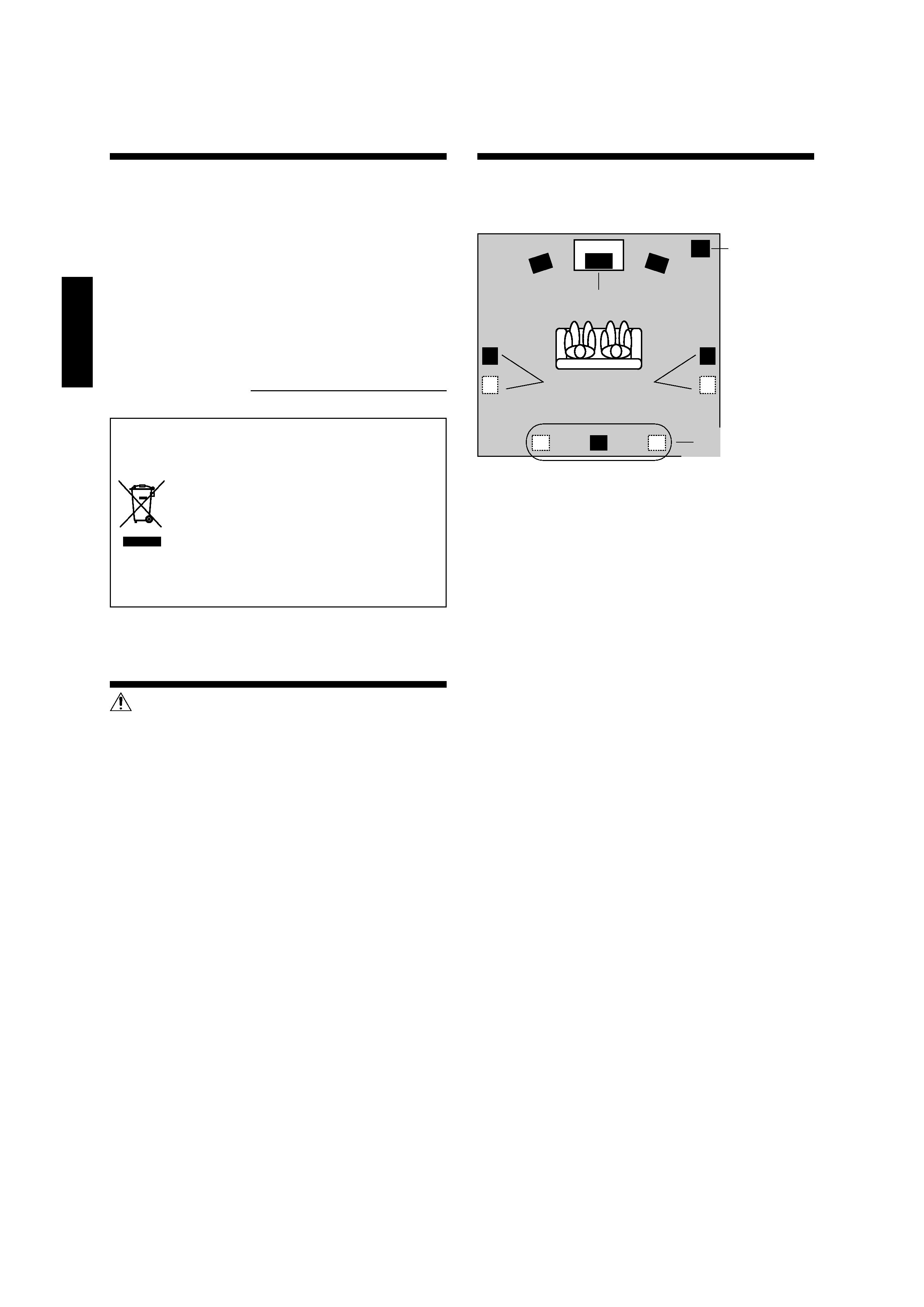

Positioning For Optimal Surround Sound
Use this speaker system as the center speaker. Other speak-
ers are to be purchased separately.
·
Place the left and right speakers at each side of your TV.
Angle the speakers towards the listening area to enhance
the stereo effect.
·
Place the center speaker on the center between the front
left and right speakers. Tilt the speaker upward or down-
ward so that it is directly facing the listening area.
·
The subwoofer's deep-bass reproduction characteristics are
richest when the subwoofer is installed in a corner or near
a wall.
·
Place the surround speakers straight to or diagonally be-
hind the left and right of the listening position.
·
Place the surround back speaker behind the listining posi-
tion, at the same height as the left and right surround speak-
ers.
About Using Speaker Near a TV
This center speaker include magnetic shielding and can there-
fore be installed close to a TV set. Note, however, that placing
the speaker too close to a CRT type TV may in some cases
produce distortion in the color reception. In such case, turn on
the TV and check that color reproduction is normal. If color is
distorted, turn the TV off for 15 to 30 minutes, then turn it back
on and check again. (This allows the TV's degaussing circuitry
to correct for the magnetic field from the speaker.) If distortion
is still present, move the speaker further from the TV.
background image
3 EN
ENGLISH
CS-7070ES 1269-00_00
On the Wall
This speaker include mount hole for wall mounting. You need to set two screws into the wall at the appropriate distance so that you
can hang the speaker from both mount holes. Proceed as follows.
1 Screw two screws into the walls 300 mm (11-13/16 inches) apart, making sure that screws are horizontally level.
Screw each screw only part way in, so that the screw projects 9 to 11 mm (3/8 to 7/16 inches) outward from the wall
surface.
2 Hang the speaker by fitting the two mount holes (at the rear of the speaker) over the extending part of the screw.
Confirm that the speaker is held firmly and securely in place.
Precautions
Please observe the following precautions when mounting speaker onto the wall.
·
Be sure that the wall you are using is strong enough to support the full weight of the speaker (approx. 3.0 kg [6.6 lb] ).
·
Wall screws must be purchased separately.
·
Be sure to use screws that are appropriate for the wall you are using, and that are long enough to provide sufficient
strength.
·
If you are uncertain about the wall's support strength, the type of screw to use, or any other points regarding this
type of installation, please consult a contractor or other qualified person before proceeding.
Be sure to follow the procedure given here when carrying out installation. Kenwood can assume no liability for injury
or damage that may occur if a speaker setup falls from the wall as a result of incorrect installation or insufficient
support strength.
On Floor or Shelf
Place the speaker on the floor or on a shelf or other horizontal
stable surface. Keep in mind that speaker is not fixed into place,
so be careful to avoid knocking it over.
· Attach four cushions to the base
of the speaker, one at each corner.
The cushions prevent the speaker
from sliding, and dampen its vibra-
tions.
· Attach each couple of provided cushions to make two sets
of two-cushion piles, and attach them to the two positions
shown on the rear of the speaker. These piles will protect
the speaker body from damage and prevent the vibrations
of the speaker body from being transmitted to the wall.
Installation Methods
9 - 11 mm
(3/8 to 7/16")
300 mm
(11-13/16")
Cushion
Mount hole
Cushion
· Wall screws must be purchased separately.
background image
ENGLISH
4 EN
CS-7070ES 1269-00_00
System ................. 2 way 3 speakers (Magnetically shielded)
Enclosure ....................................... Acoustic Air Suspension
Woofer .................................... 80 mm (3") Cone type × 2
Tweeter ..................................... 19 mm (3/4") Dome type
Nominal Impedance ....................................................... 8
Peak Input Power ........................................................... 130 W
Sensitivity .................................................. 79 dB / W at 1 m
Frequency Response .................................... 60 Hz~100 kHz
Specifications
Note:
KENWOOD follows a policy of continuous advancements in development. For this reason specifications may be changed without
notice.
Dimensions
Width .................................................... 400 mm (15-3/4")
Height ........................................................... 102 mm (4")
Depth ...................................................... 136 mm (5-3/8")
Net Weight ............................................ 3.0 kg (6.6 lb) /piece
Accessories
Speaker wire (4 m(13 ft)) ................................................ 1
Cushion ........................................................... 4 (1 sheet)
Connections
Note on operation
The speaker system's peak input power is indicated in the specifications. To avoid speaker damage, never run the
speaker at power levels exceeding this limit.
Note on connection
1.
Be sure to turn off your amplifier before connecting or disconnecting speaker.
2.
This speaker system has a nominal impedance of 8 ohms. To ensure safe and reliable operation, be sure that your
amplifier or receiver (audio video control center) is able to work with 8-ohm speaker.
·
Never short the (+) and (­) speaker wire's conductors together.
·
Do not reverse (+) and (­) connections. Reversal of polarities may result in unnatural sound.
GREEN
WHITE
RED
RL
CENTER
FRONT A
-
+
Wire with white line
3 Secure
1 Loosen
2 Insert the conductor
Speaker terminals
(Amplifier or Audio Video control center)
The speaker wire can also be connected to the speaker by
using banana plugs which are commercially available in
audio stores.
To use the banana plug connection, tighten the screws on
the speaker terminals before inserting the banana plug.
12
background image
5 FR
FRANÇAIS
CS-7070ES 1269-00_00
Introduction
Nous vous remercions d'avoir bien voulu intégrer nos enceintes à
votre chaîne. KENWOOD a la certitude que ce choix vous réserve
des années de plaisir musical. Prenez le temps de lire attentive-
ment ce livret. Il vous permettra d'obtenir le meilleur de ces
enceintes.
Pour votre référence
Inscrivez le numéro de série, que vous trouverez à l'arrière de
l'appareil, dans les espaces prévus de la carte de garantie et
dans l'espace prévu ci-dessous. Indiquez les numéros de
modèle et de série au cas où vous devriez faire appel à votre
concessionnaire pour des renseignements ou réparations de
cet appareil.
CS-7070ES Numéro de série
Précautions de sécurité
Attention: Lire attentivement ce qui suit pour
votre sécurité.
1.
Etouffement ­ Après avoir retiré l'appareil du sac de poly-
éthylène, bien placer ce dernier hors de la portée des en-
fants. S'ils jouent avec ce sac, un risque d'étouffement
est possible.
2.
Eau et humidité ­ Ne pas poser un récipient contenant
de l'eau (vase, cuvette, etc.) sur cet appareil. Eviter égale-
ment d'installer l'appareil dans un endroit exposé à l'humi-
dité.
3.
Chaleur ­ Ne pas installer cet appareil à proximité d'une
source de chaleur comme un appareil de chauffage ou à
un endroit directement exposé au soleil.
4.
Modificatiòn ­ Ne pas tenter d'ouvrir l'appareil, ni de le
modifier car cela pourrait être à l'origine d'un incendie ou
d'une anomalie de fonctionnement.
5.
Nettoyage ­ Ne pas utiliser de solvants volatiles tels que
de l'alcool, du diluant à peinture, de l'essence ou de la
benzine, etc., pour nettoyer le coffret. Utiliser un chiffon
propre et sec.
6.
Odeur anormale ­ Si une odeur anormale ou une fumée
sort de l'appareil, couper immédiatement l'alimentation et
débrancher le cordon d'alimentation. Contacter votre con-
cessionnaire ou une centre de service le plus proche.
Emplacements pour l'installation
Enceinte
Gauche
Enceinte centrale
Enceinte
droite
Droite
Gauche
Enceintes surround
Enceinte arrière
surround
Subwoofer
Information sur l'élimination des anciens équipements
électriques et électroniques (applicable dans les pays
de l'Union Européenne qui ont adopté des systèmes
de collecte sélective)
Les produits sur lesquels le pictogramme (poubelle
barrée) est apposé ne peuvent pas être éliminés
comme ordures ménagères. Les anciens
équipements électriques et électroniques doivent
être recyclés sur des sites capables de traiter ces
produits et leurs déchets. Contactez vos autorités
locales pour conna"tre le site de recyclage le plus
proche. Un recyclage adapté et l'élimination des
déchets aideront à conserver les ressources et à
nous préserver des leurs effets nocifs sur notre
santé et sur l'environnement.
Positionnement pour obtenir un son surround optimal
Utilisez ce système d'enceinte comme enceinte centrale.
Vous devrez acheter les autres enceintes séparément.
· Placer les enceintes gauche et droite des côtés opposés de
votre téléviseur. Diriger les enceintes vers la zone d'écoute
pour augmenter l'effet stéréo.
· Placez l'enceinte centrale sur le centre entre les enceintes
gauches et droits d'avant. Incliner l'enceinte vers le haut ou
vers le bas afin de la tourner directement vers la zone
d'écoute.
· Les caractéristiques de restitution du grave profond du
subwoofer seront plus riches si vous installez le subwoofer
dans un coin ou près d'un mur.
· Placez les enceintes surround tout droit ou en diagonal
derrière la gauche et la droite de la position d'écoute.
· Placez l'enceinte arrière surround derrière la position
d'écoute, à la même hauteur que les enceintes surround
gauche et droite.
Utilisation l'enceinte à proximité d'un téléviseur
Cette enceinte centrale possède un blindage magnétique et
vous pouvez donc l'installer près d'un téléviseur. Notez toutefois
que le fait de placer l'enceinte trop près d'un téléviseur à tube
cathodique risque de provoquer une distorsion dans la réception
des couleurs. Dans ce cas, allumez le téléviseur et vérifiez s'il
y a des perturbations dans les couleurs de l'écran. S'il y a des
perturbations, éteignez le téléviseur pendant 15 à 30 minutes,
puis rallumez-le et revérifiez. (Ceci permet au circuit de
démagnétisation du téléviseur de corriger le champ magnétique
de l'enceinte.) Si les couleurs sont toujours perturbées, éloignez
davantage l'enceinte du téléviseur.

Reviews

There are no reviews of this manual yet.
